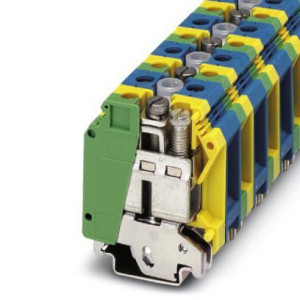

• 3008054 Заземляющие клеммы для выполнения проводки в зданиях - UK 35-PE/N Phoenix Contact
Заземляющие клеммы для выполнения проводки в зданиях, Блок PE/N состоит из одной клеммы защитного провода желто-зеленого цвета и одной синей клеммы с винтовой перемычкой, Винтовые зажимы, cечение: 0,75 мм² - 35 мм², AWG: 18 - 2, ширина: 30,1 мм, цвет: зеленый, желтый, синий, тип монтажа: NS 35/7,5, NS 35/15, NS 32

Общие сведения

Указание Для подсоединения проводников 35 мм² / AWG 2 необходимо использовать медную монтажную рейку NS 32... или NS 35...! При монтаже в ряд с проходными клеммами аналогичной формы при напряжении изоляции > 630 В необходимо установить крышку
Количество ярусов 1
Количество точек подключения 4
Номинальное сечение 35 мм²
Цвет зеленый, желтый, синий
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Расчетное импульсное напряжение 8 кВ
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционного материала I
Макс. мощность потерь при номинальных условиях 4,06 Вт
Температура окружающей среды (при эксплуатации) -60 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 55 °C (Кратковременно, не более 24 ч, от -60 до +70 °C)
Допустимая влажность воздуха (хранение / транспортировка) 30 % ... 70 %
Температура окружающей среды (при монтаже) -5 °C ... 70 °C
Подключение согласно стандарту МЭК 60947-7-1/МЭК 60947-7-2
Номинальный ток IN 125 A
Максимальный ток нагрузки 125 A (Для кабеля сечением 35 мм²)
Номинальное напряжение UN 630 В (При подсоединении в ряд к блоку клемм аналогичной формы с напряжением > 630 В необходимо использовать разделительную шайбу.)
Открытая боковая стенка Нет
Крепление скобами 2,5 Нм ... 3 Нм (Основание из полиэтилена с крепежным винтом, M5)
Относительный температурный индекс изоляционного материала (Elec., UL 746 B) 130 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) 125 °C
Статическое использование изоляционного материала на холоде -60 °C
Воспламеняемость поверхности NFPA 130 (ASTM E 162) имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) имеется
Токсичность дымовых газов NFPA 130 (SMP 800C) имеется
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) 27,5 MJ/kg
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 HL 1 - HL 3

Размеры

Ширина 30,1 мм
Длина 50 мм
Высота NS 35/7,5 62 мм
Высота NS 35/15 69,5 мм
Высота NS 32 67 мм

Характеристики клемм

Указание Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Сечение жесткого проводника мин. 0,75 мм²
Сечение жесткого проводника макс. 35 мм²
Сечение гибкого проводника мин. 0,75 мм²
Сечение гибкого проводника макс. 35 мм²
Сечение провода AWG мин. 18
Сечение провода AWG макс. 2
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,75 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 35 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,75 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 35 мм²
Тип подключения Винтовые зажимы
Длина снятия изоляции 16 мм
Резьба винтов M6
Мин. момент затяжки 3,2 Нм
Момент затяжки, макс. 3,7 Нм

Стандарты и предписания

Подключение согласно стандарту CSA
МЭК 60947-7-1/МЭК 60947-7-2
Класс воспламеняемости согласно UL 94 V0

Environmental Product Compliance

REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP): 50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

eCl@ss

eCl@ss 10.0.1 27141125
eCl@ss 4.0 27141100
eCl@ss 4.1 27141100
eCl@ss 5.0 27141100
eCl@ss 5.1 27141100
eCl@ss 6.0 27141100
eCl@ss 7.0 27141125
eCl@ss 8.0 27141125
eCl@ss 9.0 27141125

ETIM

ETIM 2.0 EC000901
ETIM 3.0 EC000901
ETIM 4.0 EC000901
ETIM 5.0 EC000901
ETIM 6.0 EC001329
ETIM 7.0 EC001329

UNSPSC

UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
UNSPSC 18.0 39121410
UNSPSC 19.0 39121410
UNSPSC 20.0 39121410
UNSPSC 21.0 39121410
