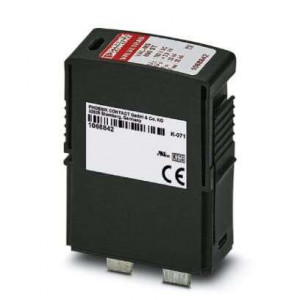

• 1068842 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 690 ST Phoenix Contact
Штекер для защиты от перенапряжений, тип 2, с мощным варистором для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 690 В AC

Размеры

Высота 52,4 мм
Ширина 17,5 мм
Глубина 55,3 мм
Единица шага 1 TE

Окружающие условия

Степень защиты IP20
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации) 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Класс испытания согл. МЭК II
T2
Тип EN T2
Система энергоснабжения IEC TN
IT
Защитная цепь L-PE (IT)
L-PEN (TN-C)
Тип монтажа на основной элемент
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
Степень загрязнения 2
Расстояние до активных и заземленных компонентов 8 мм
Класс воспламеняемости согласно UL 94 V-0
Конструкция Штекер
Полюсов 1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений cветовой

Дальнейшие описания

Указание Для использования в любых системах низкого напряжения между L-PEN.
Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-442 / VDE 0100-442 рис. 44D / пример a)
Для установок с предположительным током короткого замыкания от 3 кА до 50 кА можно использовать максимальный входной предохранитель (при разводке с тупиковой линией) F=250 A gG.

Защитная цепь

Номинальное напряжение UN 554/960 В AC (TN)
690 В AC (IT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC 760 В AC
Ток защитного проводника IPE ≤ 0,5 мА
Потребляемая мощность в режиме ожидания ПК ≤ 400 mVA
Номинальный импульсный ток утечки In (8/20) мкс 20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс 30 кA
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up ≤ 2,9 кВ
Характеристика TOV при UT 1005 В AC (5 с / режим устойчивости)
1056 В AC (120 мин / режим безопасного сбоя)
Время срабатывания tA ≤ 25 нс
Макс. номинал входного предохранителя при подключении ответвлений 200 A (gG)

Параметры соединения

Тип подключения вставной

Спецификации UL

Тип SPD 4CA
Максимальное напряжение длительной нагрузки MCOV (L-N) 750 В AC
Номинальное напряжение 690 В AC
Защитная цепь L-N
Система распределения энергии Single phase
Номинальная частота 50/60 Гц
Измеренное предельное напряжение MLV (L-N) 3040 В
Номинальный импульсный разрядный ток In (L-N) 20 кA

Стандарты и предписания

Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012

eCl@ss

eCl@ss 10.0.1 27130890
eCl@ss 8.0 27130890
eCl@ss 9.0 27130890

ETIM

ETIM 5.0 EC002496
