Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники, кабельные коробки, эл. розетки, подоконные каналы, фальш-полы или непосредственно на конечное устройство. Специально для изоляционного класса защиты I с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В AC
Размеры
Высота | 56 мм |
---|---|
Ширина | 36,5 мм |
Глубина | 34 мм |
Окружающие условия
Степень защиты | IP20 |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
Вибрация (при эксплуатации) | 5г (5 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II / III |
---|---|
Тип EN | T2 / T3 |
Система энергоснабжения IEC | TN-S |
TT | |
Поведение SPD в случае отказа | OCM |
Доступность | Доступное |
Место встраивания расцепителя | Внутреннее |
Защитная цепь | L-N |
L-PE | |
N-PE | |
Тип монтажа | Винт 4 мм |
Цвет | светло-серый RAL 7035 |
Материал корпуса | PA 6.6 |
Степень загрязнения | 2 |
Расстояние до активных и заземленных компонентов | 3 мм |
Класс воспламеняемости согласно UL 94 | V-0 |
Степень защиты | I |
Защитная цепь
Номинальное напряжение UN | 100 В AC ... 230 В AC (TN-S) |
---|---|
100 В AC ... 230 В AC (TT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длительной нагрузке UC (L-N) | 305 В AC |
Макс. напряжение при длительной нагрузке UC (L- PE) | 265 В AC |
Макс. напряжение при длительной нагрузке UC (N-PE) | 265 В AC |
Номинальный ток IL | 16 A |
Ток защитного проводника IPE | ≤ 5 мкA |
Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 5 кA |
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) | 10 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 10 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 10 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 20 кA |
Комбинированный импульс UOC (L-N) | 10 кВ |
Комбинированный импульс UOC (L-PE) | 10 кВ |
Комбинированный импульс UOC (N-PE) | 20 кВ |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A () |
Стойкость к короткому замыканию ISCCR | 10 кA (Входной предохранитель 6 А gG) |
3 кA (Входной предохранитель 16 А автоматического выключателя B/C) | |
Уровень защиты Up (L-N) | ≤ 1,3 кВ |
Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим безопасного сбоя) | |
Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим безопасного сбоя) | |
Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
Время срабатывания tA (L-N) | ≤ 25 нс |
Время срабатывания tA (L-PE) | ≤ 100 нс |
Время срабатывания tA (N-PE) | ≤ 100 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 16 A (MCB B/C) |
Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B/C) |
Параметры соединения
Тип подключения | Винтовые клеммы |
---|---|
Резьба винтов | M3 |
Момент затяжки | 0,6 Нм |
Длина снятия изоляции | 8 мм |
2 гибких провода одинакового сечения, мин. | 0,2 мм² |
2 гибких провода одинакового сечения, макс. | 1,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
2 жестких провода одинакового сечения, мин. | 0,2 мм² |
2 жестких провода одинакового сечения, макс. | 1,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-11 2011 |
---|---|
EN 61643-11 2012 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|
eCl@ss
eCl@ss 10.0.1 | 27130805 |
---|---|
eCl@ss 8.0 | 27130805 |
eCl@ss 9.0 | 27130805 |
ETIM
ETIM 5.0 | EC000941 |
---|---|
ETIM 6.0 | EC000941 |
ETIM 7.0 | EC000941 |

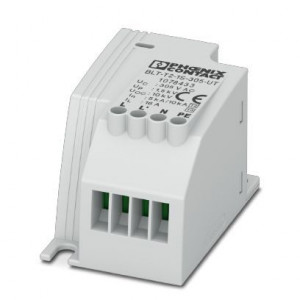

1078433 Разрядник для защиты от импульсных перенапряжений, тип 2 - BLT-T2-1S-305-UT Phoenix Contact
