Комбинация из УЗИП класса II и входного предохранителя, с контролем разрядника, с индикатором состояния и контактом для дистанционной индикации. Исполнение: 4-проводные системы (L1, L2, L3, PEN), монтаж на 60-мм системную технику (шинные системы)
Размеры
| Высота | 220 мм |
|---|---|
| Ширина | 54 мм |
| Глубина | 134 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-C |
| TT | |
| Защитная цепь | L-PEN |
| Тип монтажа | 60-мм системная техника (шины) |
| Цвет | сине-серый |
| иссиня-чёрный RAL 9005 | |
| Материал корпуса | PBT |
| PA 6 | |
| PA 6.6 | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для 60-мм системной техники |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN-C) |
|---|---|
| 240/415 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 25 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 2,5 кВ |
| Остаточное напряжение Ures | ≤ 2,1 кВ (при In) |
| ≤ 1,9 кВ (При 10 кА) | |
| ≤ 1,8 кВ (при 5 кА) | |
| ≤ 1,7 кВ (При 3 кА) | |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | не требуется |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | вставные винтовые клеммы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Наименование, подключение | Подсоединение PEN-проводника |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 2,5 мм² ... 16 мм² |
| Сечение жесткого провода | 2,5 мм² ... 25 мм² |
| Сечение проводника AWG | 12 ... 4 |
| Наименование, подключение | Подсоединение фазного проводника |
| Тип подключения | 60-мм шинная система |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130805 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 2.0 | EC000941 |
|---|---|
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

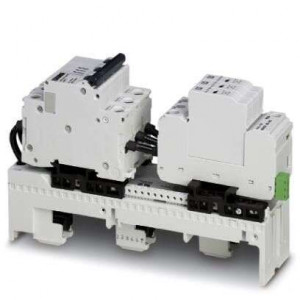

2804416 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-CP-MOSO 60-3C-FM Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2804416
- Наличие: Есть в наличии
-
40807р.
