Вставной разрядник для защиты от перенапряжений, тип 2 / класс II, 2-фазных сетей электропитания с проводниками N и PE (4-проводные системы: L1, L2, N, PE), с контактом удаленного оповещения.

Размеры

Высота	97,9 мм
Ширина	37,3 мм
Глубина	74,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага	2 TE

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	светло-серый RAL 7035
	серый цвет A RAL 7042
Материал корпуса	PA 6.6-FR 20 % GF
	PBT-FR
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	световая, контакт для дистанционной передачи сигнала

Защитная цепь

Номинальное напряжение UN	240/415 В AC (TN-S)
	240/415 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N)	350 В AC
Макс. напряжение при длительной нагрузке UC (L- PE)	350 В AC
Макс. напряжение при длительной нагрузке UC (N-PE)	264 В AC
Номинальный ток IL	40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²)
	63 A (Кабельный наконечник TWIN 2 х 10 мм²)
Ток защитного проводника IPE	≤ 1 мкA
Номинальный импульсный ток утечки In (8/20) мкс	20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс	40 кA
Способность к гашению сопровождающего тока Ifi (N-PE)	100 A (264 В AC)
Стойкость к короткому замыканию ISCCR	25 кA (при входном предохранителе до 315 A gG)
	50 кA (при входном предохранителе до 200 A gG)
Уровень защиты Up (L-N)	≤ 1,5 кВ
Уровень защиты Up (L-PE)	≤ 1,9 кВ
Уровень защиты Up (N-PE)	≤ 1,5 кВ
Остаточное напряжение Ures (L-N)	≤ 1,5 кВ (при In)
	≤ 1,3 кВ (При 10 кА)
	≤ 1,2 кВ (при 5 кА)
	≤ 1,1 кВ (при 4 кА)
	≤ 1 кВ (при 2 кА)
Остаточное напряжение Ures (L-PE)	≤ 1,9 кВ (при In)
	≤ 1,5 кВ (При 10 кА)
	≤ 1,4 кВ (при 5 кА)
	≤ 1,3 кВ (при 4 кА)
	≤ 1,2 кВ (при 2 кА)
Остаточное напряжение Ures (N-PE)	≤ 0,5 кВ (при In)
	≤ 0,5 кВ (При 10 кА)
	≤ 0,5 кВ (при 5 кА)
	≤ 0,5 кВ (при 4 кА)
	≤ 0,5 кВ (при 2 кА)
Характеристика TOV при UT (L-N)	415 В AC (5 с / режим устойчивости)
	457 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (N-PE)	1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (L-PE)	≤ 100 нс
Время срабатывания tA (N-PE)	≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²)
	63 A (gG / кабельный наконечник TWIN 2 х 10 мм²)
Макс. номинал входного предохранителя при подключении ответвлений	315 A (gG)

Индикатор / Дистанционная сигнализация

Функция переключения	Переключающий контакт
Рабочее напряжение	5 В AC ... 250 В AC
	125 В DC (200 мА DC)
Рабочий ток	5 мA AC ... 1 A AC
	1 A DC (30 В DC)
Тип подключения	Штекерное / винтовое подключение COMBICON
Резьба винтов	M2
Момент затяжки	0,25 Нм
Длина снятия изоляции	7 мм
Сечение гибкого провода	0,14 мм² ... 1,5 мм²
Сечение жесткого провода	0,14 мм² ... 1,5 мм²
Сечение проводника AWG	28 ... 16

Параметры соединения

Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4,5 Нм
Длина снятия изоляции	16 мм
Сечение гибкого провода	2,5 мм² ... 16 мм²
Сечение жесткого провода	2,5 мм² ... 25 мм²
Сечение проводника AWG	12 ... 4
Тип подключения	Вилочный наконечник
Сечение гибкого провода	1,5 мм² ... 6 мм²

Спецификации UL

Тип SPD	4CA
Максимальное напряжение длительной нагрузки MCOV (L-L)	700 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	350 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G)	264 В AC
Номинальное напряжение	240/415 В AC
Защитная цепь	L-L
	L-N
	L-G
	N-G
Система распределения энергии	Wye
Номинальная частота	50/60 Гц
Измеренное предельное напряжение MLV (L-L)	3280 В
Измеренное предельное напряжение MLV (L-N)	2000 В
Измеренное предельное напряжение MLV (L-G)	2080 В
Измеренное предельное напряжение MLV (N-G)	950 В
Номинальный импульсный разрядный ток In (L-L)	20 кA
Номинальный импульсный разрядный ток In (L-N)	20 кA
Номинальный импульсный разрядный ток In (L-G)	20 кA
Номинальный импульсный разрядный ток In (N-G)	20 кA

Индикатор / дистанционная сигнализация UL

Рабочее напряжение	125 В AC
Рабочий ток	1 A AC
Момент затяжки	2 lbf-in. ... 4 lbf-in.
Сечение проводника AWG	30 ... 14

UL данные по присоединению

Сечение проводника AWG	14 ... 2 (жесткий)
	14 ... 4 (гибкий)
Момент затяжки	40 lbf-in. ... 50 lbf-in.

Стандарты и предписания

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

eCl@ss

eCl@ss 10.0.1	27130805
eCl@ss 4.0	27130800
eCl@ss 4.1	27130800
eCl@ss 5.0	27130800
eCl@ss 5.1	27130800
eCl@ss 6.0	27130800
eCl@ss 7.0	27130805
eCl@ss 8.0	27130805
eCl@ss 9.0	27130805

ETIM

ETIM 5.0	EC000941
ETIM 6.0	EC000941
ETIM 7.0	EC000941

UNSPSC

UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620

Написать отзыв

Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

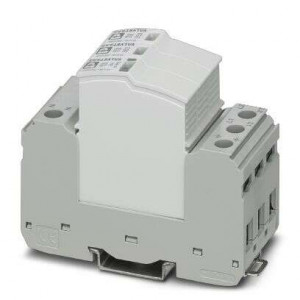

2905338 Разрядник для защиты от импульсных перенапряжений, тип 2 - VAL-SEC-T2-2S-350-FM Phoenix Contact
