Молниеотвод / разрядник для защиты от перенапряжений для 2-полюсных изолированных систем пост. напряжения (1000 В), монтаж на DIN-рейке, 4-полюсный базовый элемент, четыре вставных варистора с контролем температуры, индикаторы состояния на каждом штекере.
Размеры
| Высота | 89,8 мм |
|---|---|
| Ширина | 71,2 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 4 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 3000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (5-500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Класс испытания согл. МЭК | PV I / II |
|---|---|
| PV T1 / T2 | |
| Тип EN | T1 / T2 |
| Поведение SPD в случае отказа | OCM (Устойчивость к сбою разъединения) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (DC+) - (DC-) |
| (DC+/DC-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6-FR |
| PBT-FR | |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
|---|---|
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | < 20 мкA |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 40 мкА пост. тока |
| ≤ 700 мкА перем. тока | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 25 mVA |
| Номинальный ток утечки (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Ток разряда молнии (10/350)мкс, заряд | 2,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 6,25 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 10 кA |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130802 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
ETIM
| ETIM 5.0 | EC000381 |
|---|---|
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |

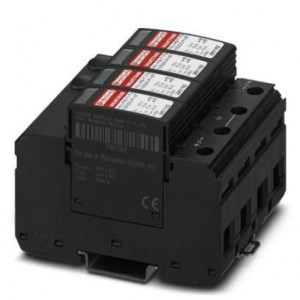

1044183 Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 1000DC-PV/3+V/32 Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 1044183
- Наличие: Есть в наличии
-
13222р.
