Штекерный модуль для защиты от перенапряжения со встроенным индикатором состояния для 3-жильной сигнальной цепи без потенциала земли с высоким номинальным током. Номинальное напряжение: 24 В DC
Размеры
| Высота | 39 мм |
|---|---|
| Ширина | 6,2 мм +0,1 мм |
| Глубина | 60,3 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (в смонтированном состоянии) |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | светло-серый RAL 7035 |
| Тип монтажа | на основной элемент |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
| Номинальное напряжение UN | 24 В DC |
|---|---|
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| Расчетный ток | 5 A (55 °C) |
Характеристики клемм
| Тип подключения | вставной |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130890 |
|---|---|
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
ETIM
| ETIM 5.0 | EC002496 |
|---|---|
| ETIM 6.0 | EC002496 |
| ETIM 7.0 | EC002496 |

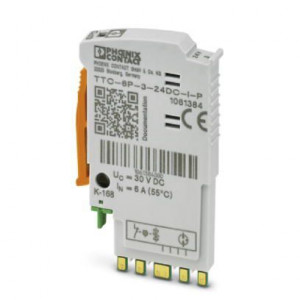

1061384 Штекерный модуль для защиты от перенапр-й - TTC-6P-3-24DC-I-P Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 1061384
- Наличие: Есть в наличии
-
8235р.
