Устройство защиты от перенапряжений (защитный штекер и базовый элемент), со встроенным индикатором состояния для 3-проводной сигнальной цепи без потенциала земли с высоким номинальным током.
Размеры
| Высота | 105,8 мм |
|---|---|
| Ширина | 6,2 мм +0,1 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7,5 мм) |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| светло-серый RAL 7035 | |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Номинальное напряжение UN | 5 В DC |
| Макс. напряжение при длит. нагрузке UC | 5 В DC |
| 3 В AC | |
| Расчетный ток | 5 A (55 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мА |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 0,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-жила) | ≤ 100 В (C1 - 1 кВ/500 A) |
| ≤ 25 В (C3 - 100 A) | |
| ≤ 25 В (C3 - 25 A) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (C1 - 1 кВ/500 A) |
| ≤ 900 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 7 МГц / 150 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 33 МГц |
| Емкость (фаза-фаза) | тип. 50 пФ |
| Емкость (фаза-земля) | тип. 50 пФ |
| Сопротивление на цепь | < 0,1 Ω |
| Номинал предохранителя, макс. | 5 A (F) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
Характеристики клемм
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 5.0 | EC000943 |
|---|---|
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |

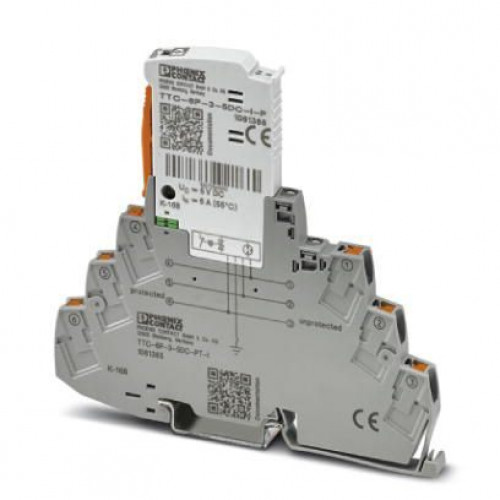

1061385 Устройство защиты от перенапряжений - TTC-6P-3-5DC-PT-I Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 1061385
- Наличие: Есть в наличии
-
13768р.
