Промежуточный штекер с защитой от перенапряжений интерфейсов V.11. Разъемы: Штекер D-SUB-15, гнездо-штекер, монтаж проводников

Размеры

Высота	54,5 мм
Ширина	24,5 мм
Длина	84,6 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C
Степень защиты	IP20

Общие сведения

Материал корпуса	Алюминий
Цвет	черный
Стандарты для воздушных путей и путей утечки	VDE 0110-1
	МЭК 60664-1
Тип монтажа	Соответствующий промежуточный штекер
Конструкция	Промежуточный штекер
Направление действие	Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Класс VDE	C1
	C2
	C3
	D1
Макс. напряжение при длит. нагрузке UC	12 В DC
Номинальный ток IN	175 мА (25 °C)
Эффективный рабочий ток IC при UC	≤ 10 мкA
Ток защитного проводника IPE	≤ 4 мкA
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник)	5 кA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	5 кA
Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала)	5 кA
Суммарный импульсный ток (8/20) мкс	10 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн.	≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	≤ 600 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич.	≤ 22 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	≤ 600 В
Ограничение выходного напряжения при 1 кВ/мкс, статич. (фаза — сигнальная масса)	≤ 22 В
Остаточное напряжение при In (фаза-фаза)	≤ 17 В
Остаточное напряжение при In (фаза-масса сигнала)	≤ 33 В
Уровень защиты Up (жила-жила)	≤ 25 В (C2 - 4 кВ / 2 кА)
	≤ 30 В (C2 - 10 кВ / 5 кА)
Уровень защиты Up (жила-земля)	≤ 700 В (C2 - 10 кВ / 5 кА)
Уровень защиты Up (жила—масса сигнала)	≤ 30 В (C2 - 4 кВ / 2 кА)
Время срабатывания tA (фаза-фаза)	≤ 1 нс
Время срабатывания tA (фаза — масса сигнала)	≤ 1 нс
Время срабатывания tA (фаза-земля)	≤ 100 нс
Вносимое затухание aE, сим.	3,2 дБ (≤ 1 МГц)
	0,4 дБ (≤ 600 кГц)
Вносимое затухание aE, асим.	1,7 дБ (≤ 1 МГц)
	0,1 дБ (≤ 600 кГц)
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом	тип. 5 МГц
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 600 Ом	тип. 500 кГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом	тип. 5 МГц
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом	тип. 500 кГц
Сопротивление на цепь	22 Ω
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Устойчивость к импульсному току (фаза-фаза)	C2 - 10 кВ / 5 кA
Устойчивость к импульсному току (фаза-земля)	C2 - 10 кВ / 5 кA
	D1 - 2,5 kA

Характеристики клемм

Тип подключения	D-SUB-15
Тип подключения ВХОД	Розетка D-SUB-15
Тип подключения ВЫХОД	Штекер D-SUB-15
Способ подключения	V.11

Стандарты и предписания

Стандарты / нормативные документы	МЭК 61643-21
Стандарты/нормативные документы	МЭК 61643-21 2000

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

eCl@ss

eCl@ss 10.0.1	27130807
eCl@ss 11.0	27130807
eCl@ss 4.0	27130800
eCl@ss 4.1	27130800
eCl@ss 5.0	27130800
eCl@ss 5.1	27130800
eCl@ss 6.0	27130800
eCl@ss 7.0	27130807
eCl@ss 8.0	27130807
eCl@ss 9.0	27130807

ETIM

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM 7.0	EC000943

UNSPSC

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620

Написать отзыв

Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

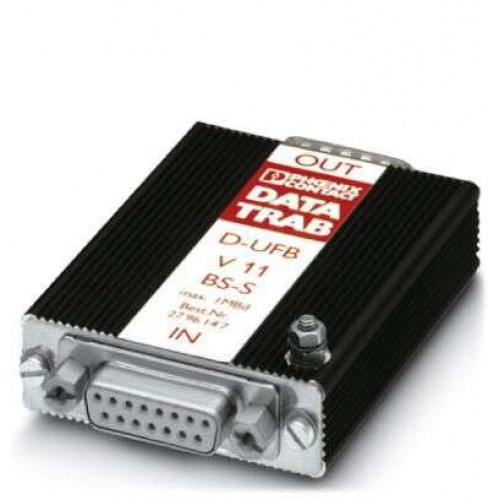

2796121 Устройство защиты от перенапряжений - D-UFB-V11/BS-B Phoenix Contact
