Промежуточный штекер с технологией Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: SMA-разъёмы, штекер-гнездо
Размеры
| Высота | 25 мм |
|---|---|
| Ширина | 84,8 мм |
| Глубина | 81,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP55 |
Общие сведения
| Материал корпуса | HPb59-1 |
|---|---|
| Цвет | под никель |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 2 |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Расчетный ток | 2 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 6 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 6 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-экран) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 6 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 1 В |
| Уровень защиты Up (жила-земля) | ≤ 5 В (C1 - 1 кВ/500 A) |
| ≤ 25 В (C2 - 10 кВ / 5 кА) | |
| ≤ 15 В (6 кВ / 3 кА) | |
| Вносимое затухание aE, асим. | ≤ 1 дБ (0,8 ГГц ... 2,25 ГГц) |
| Диапазон частот | 0,8 ГГц ... 2,25 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | ≤ 1,2 (0,8 ГГц ... 2,25 ГГц) |
| ≤ 1,1 (1,7 ГГц ... 2,1 ГГц) | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 110 Вт (VSWR = 1,0 / 40 °C) |
| ≤ 60 Вт (VSWR = 1,0 / 70 °C) | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 1 кА | |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 10 кВ/5 кА |
| D1 - 1 кА |
Характеристики клемм
| Тип подключения | SMA-разъем |
|---|---|
| Тип подключения ВХОД | Гнездовая часть с SMA-разъемом |
| Тип подключения ВЫХОД | Штекер с SMA-разъемом |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
|---|---|
| EN 61643-21 2001 + A1:2009 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

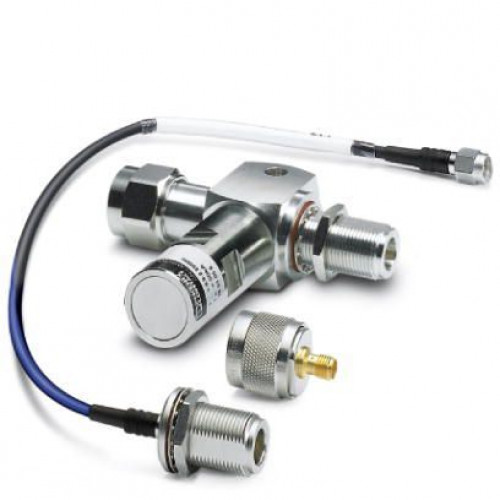

2800491 Устройство защиты от перенапряжений - CSMA-LAMBDA/4-2.0-BS-SET Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2800491
- Наличие: Есть в наличии
-
25427р.
