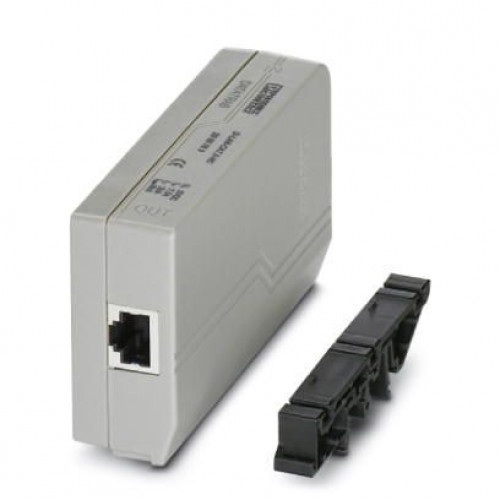

Устройство защиты от перенапряжений для сетей передачи данных до 1 Гбит/с. Использование в Ethernet, Power over Ethernet (PoE, Mode A и Mode B), Token Ring, ISDN и DS1. Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подсоединения к монтажной рейке NS 35.
Размеры
| Высота | 110 мм |
|---|---|
| Ширина | 28 мм |
| Глубина | 60 мм (с адаптером NS35) |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PC+ABS |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | cерый |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664 | |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Полюсов | 8 |
| Направление действие | Line-Line & Line-Ground/Shield |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C2 | |
| D1 | |
| Класс VDE | B2 |
| C2 | |
| D1 | |
| Макс. напряжение при длит. нагрузке UC | ± 5 В DC |
| Максимальное напряжение при длительной нагрузке UC (провод-провод) | ± 5 В DC (± 57 В DC/ PoE+) |
| Номинальный ток IN | ≤ 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 600 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 8 кA |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 25 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 25 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 25 В |
| ≤ 90 В (PoE) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 750 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 35 В |
| ≤ 110 В (PoE) | |
| Остаточное напряжение при In (фаза-земля) | ≤ 850 В |
| Уровень защиты Up (жила-жила) | ≤ 20 В (B2 - 1 кВ / 25 A) |
| ≤ 90 В (B2 - 1 кВ / 25 A - PoE) | |
| ≤ 35 В (700 В / 350 A) | |
| ≤ 110 В (700 В / 350 A - PoE) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (B2 - 4 кВ / 100 A) |
| ≤ 850 В (C2 - 4 кВ / 2 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | ≤ 0,5 дБ (100 МГц/100 Ом) |
| ≤ 1 дБ (100 МГц / 100 Ω / Класс соединения E) | |
| Переходное затухание | тип. 63 дБ (1 МГц / 100 Ω / Класс соединения E) |
| тип. 43 дБ (16 МГц / 100 Ом / Link Class E) | |
| тип. 30 дБ (100 МГц / 100 Ω / Класс соединения E) | |
| > 40 дБ (100 МГц/100 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | 250 МГц |
| Емкость (фаза-фаза) | тип. 15 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-земля) | тип. 5 пФ (f =1 МГц / VR = 0 В) |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 1 кВ / 25 A |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C2 - 4 кВ / 2 кА | |
| D1 - 1 кА |
Дополнительные технические данные
| Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 10 кA (1x) |
|---|
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
Подключение с выравниванием потенциалов
| Тип подключения | Подключение с помощью кабеля |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
|---|---|
| GB/T 18802.21 2004 | |
| EN 61643-21/A1 2009 | |
| МЭК 61643-21 2000 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 3.0 | EC000943 |
|---|---|
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |
