Промежуточный штекер по технологии Lambda/4 в качестве защиты от перенапряжений для коаксиальных интерфейсов передачи сигналов. Разъемы: Соединители N-типа, штекер-гнездо
Размеры
| Высота | 77,5 мм |
|---|---|
| Ширина | 25 мм |
| Длина | 81,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Высота | 2000 м |
| Степень защиты | IP68 |
Общие сведения
| Материал корпуса | HPb59-1 |
|---|---|
| Цвет | под никель |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Полюсов | 1 |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| D1 | |
| Класс VDE | C2 |
| C3 | |
| D1 | |
| Номинальный ток IN | 5 A (25 °C) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 50 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 50 кA |
| Суммарный импульсный ток (8/20) мкс | 60 кA |
| Суммарный импульсный ток (10/350)мкс | 20 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 60 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 60 кA |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | ≤ 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), импульсн. | ≤ 1 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1 В |
| Уровень защиты Up (жила-земля) | ≤ 15 В (6 кВ / 3 кА) |
| ≤ 5 В (C1 - 1 кВ/500 A) | |
| ≤ 25 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up (жила-экран) | ≤ 25 В (C2 - 10 кВ / 5 кА) |
| ≤ 5 В (C1 - 1 кВ/500 A) | |
| ≤ 15 В (6 кВ / 3 кА) | |
| Вносимое затухание aE, асим. | ≤ 0,2 дБ (50 Ω) |
| Диапазон частот | 0,8 ГГц ... 2,25 ГГц |
| Коэффициент стоячей волны КСВ для систем 50 Ом | тип. 1,2 |
| макс. 1,25 | |
| Допустимая мощность высокочастотного излучения Pмакс при VSWR=xx (50-омная система) | ≤ 500 Вт |
| ≤ 4 кВт (пиков.) | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| D1 - 2,5 kA |
Характеристики клемм
| Тип подключения | Соединитель N-типа, 50 Ом |
|---|---|
| Тип подключения ВХОД | Штыревой разъем N-типа |
| Тип подключения ВЫХОД | Гнездовой разъем N-типа |
Стандарты и предписания
| Стандарты/нормативные документы | IEC 61643-21/A1 2008 |
|---|---|
| EN 61643-21/A1 2009 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 3.0 | EC000943 |
|---|---|
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

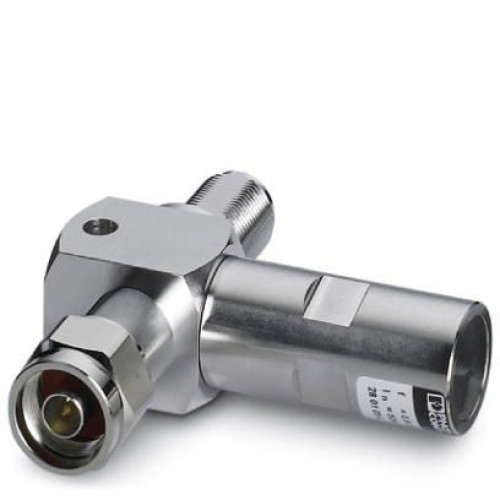

2801056 Устройство защиты от перенапряжений - CN-LAMBDA/4-2.25-SB Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2801056
- Наличие: Есть в наличии
-
