Разрядник для защиты от импульсных перенапряжений, для сигналов высокого напряжения, устанавливается на монтажную рейку. Защитная цепь без токов утечки, для двух сигналов без потенциала "земли".
Номинальное напряжение: 230 В пер. тока
Номинальное напряжение: 230 В пер. тока
Размеры
| Высота | 90 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 51,7 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 17,7 мм |
| Комбинированный модуль, глубина | 65,5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 230 В AC |
| Макс. напряжение при длит. нагрузке UC | 250 В AC |
| Расчетный ток | 6 A |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA (Для UN) |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 3 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 8 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 1 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 8 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 8 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,4 кВ |
| Остаточное напряжение при In (фаза-фаза) | ≤ 2 кВ |
| Остаточное напряжение при In (фаза-земля) | ≤ 1 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 1,4 кВ |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 700 В |
| Потребление энергии | 150 Дж |
| Уровень защиты Up (жила-жила) | ≤ 2,5 кВ (C2 - 4 кВ / 2 кА) |
| ≤ 1,8 кВ (C3 - 100 A) | |
| ≤ 2,6 кВ (D1 - 500 А) | |
| Уровень защиты Up (жила-земля) | ≤ 1,1 кВ (C1 -500 А) |
| ≤ 1,5 кВ (C2 - 4 кВ / 2 кА) | |
| ≤ 1,6 кВ (C3 - 100 A) | |
| ≤ 1,8 кВ (D1 - 500 А) | |
| Время срабатывания tA | ≤ 100 нс |
| Емкость (фаза-фаза) | тип. 4,5 пФ |
| Емкость (фаза-земля) | тип. 9 пФ |
| Сопротивление на цепь | 0 Ω |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 6 A (gL / gG) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА |
| C3 - 100 A | |
| D1 - 500 A |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,8 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Тип подключения | Винтовые зажимы |
|---|---|
| Мин. момент затяжки | 0,8 Нм |
Контакт дистанционной сигнализации
| Функция переключения | Размыкатель |
|---|---|
| Рабочее напряжение, максимальное Umax переменного тока | 250 В AC |
| Максимальный рабочий ток Iмакс. | 1 A |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 61643-21 |
|---|---|
| Стандарты/нормативные документы | DIN EN 61643-21 2002 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

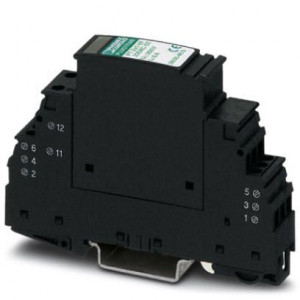

2805460 Устройство защиты от перенапряжений - PT 2X1-VF-230AC Phoenix Contact
