Промежуточный штекер с защитой от перенапряжений аналоговых телекоммуникационных интерфейсов. Разъемы: гнезда RJ45
Размеры
| Высота | 25,4 мм |
|---|---|
| Ширина | 25,4 мм |
| Глубина | 102 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий |
|---|---|
| Цвет | черный |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C2 |
|---|---|
| C3 | |
| Класс VDE | C2 |
| C3 | |
| Макс. напряжение при длит. нагрузке UC | 185 В DC |
| Номинальный ток IN | 150 мА |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,4 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 300 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,4 кВ |
| Остаточное напряжение при In (фаза-фаза) | ≤ 50 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 150 В |
| Уровень защиты Up (жила-жила) | ≤ 300 В |
| Уровень защиты Up (жила-земля) | ≤ 1,4 кВ |
| Время срабатывания tA (фаза-фаза) | ≤ 10 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | |
| Вносимое затухание aE, асим. | |
| Индуктивность на каждую цепь | 39 мГн ±10 % |
| Сопротивление на цепь | 1 Ω |
| Ток короткого замыкания, самогасящийся | 150 мА |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
Стандарты и предписания
| Стандарты / нормативные документы | Проект МЭК 64644-1 |
|---|---|
| E VDE 0845-3-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
eCl@ss
| eCl@ss 10.0.1 | 27130807 |
|---|---|
| eCl@ss 11.0 | 27130807 |
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
ETIM
| ETIM 2.0 | EC000943 |
|---|---|
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

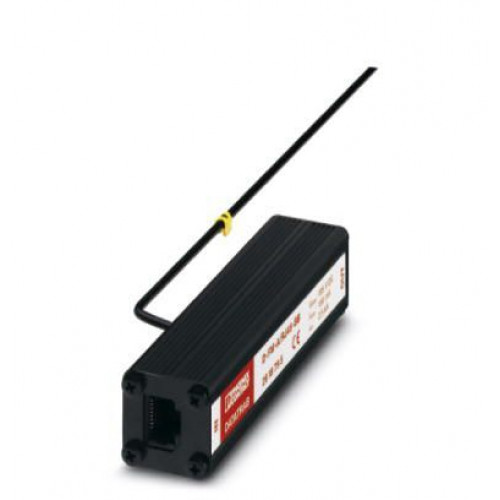

2818795 Устройство защиты от перенапряжений - D-FM-A/RJ45-BB Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2818795
- Наличие: Есть в наличии
-
12700р.
