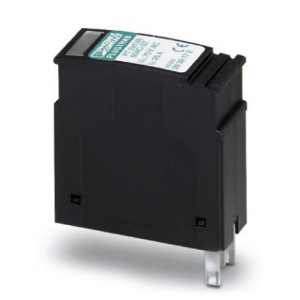

Защитный штекер PT с защитной цепью для сигналов высокого напряжения, 2-канальный, со световой индикацией питания. Номинальное напряжение: 60 В AC

Размеры

Высота	44,8 мм
Ширина	17,5 мм
Глубина	51,7 мм
Единица шага	1 TE
Комбинированный модуль, высота	90 мм
Ширина комбинированного модуля	17,7 мм
Комбинированный модуль, глубина	65,5 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Степень защиты	IP20

Общие сведения

Материал корпуса	PA 6.6
Класс воспламеняемости согласно UL 94	V-0
Цвет	иссиня-чёрный RAL 9005
Тип монтажа	на основной элемент
Конструкция	Штекер
Направление действие	Line-Line & Line-Earth Ground
Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже:	начиная с ред. SW 1.00

Дальнейшие описания

Указание	Технические данные имеют силу в сочетании со следующими базовыми элементами:
	PT -BE/ FM 2839282

Защитная цепь

Класс испытания согл. МЭК	C1
	C2
	C3
	D1
Номинальное напряжение UN	60 В AC
Макс. напряжение при длит. нагрузке UC	100 В DC
	75 В AC (50/60 Гц)
Расчетный ток	26 A AC (30 °C)
	3 A DC (78 °C)
Эффективный рабочий ток IC при UC	≤ 1,5 мA AC
	≤ 3 мА DC
Ток защитного проводника IPE	≤ 3 мA AC
	≤ 6 мА DC
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	2 кA
Отводимый импульсный ток Iimp (10/350) мкс	500 A
Общий максимальный импульсный ток утечки Itotal (8/20) мкс	4 кA
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн.	≤ 200 В
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич.	≤ 200 В
Уровень защиты Up (жила-земля)	≤ 250 В (C1 - 1,4 кВ / 0,7 кА)
	≤ 300 В (C2 - 4 кВ / 2 кА)
	≤ 220 В (C3 - 100 A)
Время срабатывания tA (фаза-земля)	≤ 25 нс
Вносимое затухание aE, асим.	тип. 0,3 дБ (≤ 150 кГц / 150 Ω)
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом	тип. 600 кГц
Емкость (фаза-земля)	тип. 4 нФ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	нет
Номинал предохранителя, макс.	25 A AC (gL/gG)
	3 A DC (T)
Устойчивость к импульсному току (фаза-земля)	C1 - 1,4 кB / 0,7 кA
	C2 - 4 кВ / 2 кА
	C3 - 100 A
	D1 - 500 A

Характеристики клемм

Тип подключения	Винтовые зажимы (вместе с базовым элементом)
Резьба винтов	M3
Момент затяжки	0,5 Нм
Длина снятия изоляции	8 мм
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12

Стандарты и предписания

Стандарты/нормативные документы	МЭК 61643 2000 + поправка 2001 + A1:2008, измененный + A2:2012
	EN 61643-21 2001 + A1:2009 + A2:2013

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

eCl@ss

eCl@ss 10.0.1	27130807
eCl@ss 4.0	27130800
eCl@ss 4.1	27130800
eCl@ss 5.0	27130800
eCl@ss 5.1	27130800
eCl@ss 6.0	27130800
eCl@ss 7.0	27130807
eCl@ss 8.0	27130807
eCl@ss 9.0	27130807

ETIM

ETIM 2.0	EC000943
ETIM 3.0	EC000943
ETIM 4.0	EC000943
ETIM 5.0	EC000943
ETIM 6.0	EC000943
ETIM 7.0	EC000943

UNSPSC

UNSPSC 6.01	30212010
UNSPSC 7.0901	39121610
UNSPSC 11	39121610
UNSPSC 12.01	39121610
UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
