Штекерный модуль для защиты от импульсных перенапряжений, тип 2, с последовательно включенными варистором и газонаполненным искровым разрядником для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 350 В AC
Размеры
| Высота | 52,4 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 55,3 мм |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN |
| TT | |
| IT | |
| Защитная цепь | L-N |
| L-PE | |
| L-PEN | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.12 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Дальнейшие описания
| Указание | Для использования в любых низковольтных системах между L-N и L-PEN. Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / пример a) |
|---|
Защитная цепь
| Номинальное напряжение UN | 240/415 В AC (TN) |
|---|---|
| 240/415 В AC (TT) | |
| 230 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 2 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Остаточное напряжение Ures | ≤ 1,2 кВ (при In) |
| ≤ 1,2 кВ (При 10 кА) | |
| ≤ 1,1 кВ (при 5 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
Параметры соединения
| Тип подключения | вставной |
|---|
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Номинальное напряжение | 350 В AC |
| Защитная цепь | L-N |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 1610 В |
| Номинальный импульсный разрядный ток In (L-N) | 10 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
eCl@ss
| eCl@ss 10.0.1 | 27130890 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
ETIM
| ETIM 2.0 | EC000941 |
|---|---|
| ETIM 3.0 | EC000941 |
| ETIM 4.0 | EC000941 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

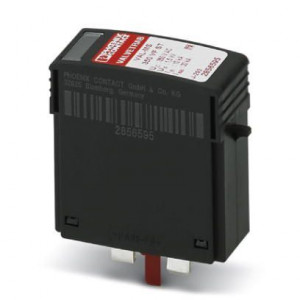

2856595 Штекерный модуль для защиты от перенапряжений, тип 2 - VAL-MS 350 VF ST Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2856595
- Наличие: Есть в наличии
-
6528р.
