Промежуточный штекер, с защитой от импульсных перенапряжений, для сетевых розеток, индикатор наличия питания, визуальная индикация питания и неисправности. Может применяться в странах со следующими кодами: D, A, I, NL, S, N, FIN, E, P. Цвет: белый
Размеры
| Высота | 76 мм |
|---|---|
| Ширина | 56 мм |
| Глубина | 78 мм |
Окружающие условия
| Степень защиты | IP20 (Защита от детей) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Тип EN | T3 |
|---|---|
| Количество портов | One |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Вставляется в сетевую розетку |
| Цвет | голубовато-белый RAL 9010 |
| Материал корпуса | PA 6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Промежуточный штекер |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Может применяться в странах со следующими кодами | D, A, NL, E, S, FIN, TR |
Защитная цепь
| Номинальное напряжение UN | 230/400 В AC (TN) |
|---|---|
| 230/400 В AC (TT - только в комбинации с RCD) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 275 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 360 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 360 В AC |
| Номинальный ток IL | 16 A (30 °C) |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 ВА |
| Контрольное напряжение UREF | 255 В AC |
| Комбинированный импульс UOC | 4 кВ |
| Уровень защиты Up (L-N) | ≤ 1,2 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 335 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 440 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| 1455 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
| Стойкость к короткому замыканию ISCCR | 1,5 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (gG / B / C) |
Параметры соединения
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|
eCl@ss
| eCl@ss 10.0.1 | 27130806 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130806 |
| eCl@ss 8.0 | 27130806 |
| eCl@ss 9.0 | 27130806 |
ETIM
| ETIM 2.0 | EC000942 |
|---|---|
| ETIM 3.0 | EC000942 |
| ETIM 4.0 | EC000942 |
| ETIM 5.0 | EC000942 |
| ETIM 6.0 | EC000942 |
| ETIM 7.0 | EC000942 |
UNSPSC
| UNSPSC 6.01 | 30212010 |
|---|---|
| UNSPSC 7.0901 | 39121610 |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

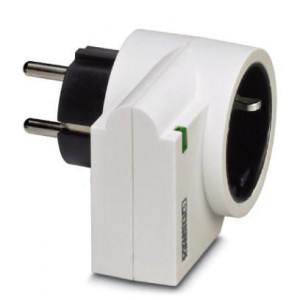

2882213 Устройство защиты от перенапряжений, тип 3 - MNT-1 D/WH Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2882213
- Наличие: Есть в наличии
-
2731р.
