Базовый элемент для модуля питания и удаленного оповещения PLUGTRAB PT-IQ-PTB...
Размеры
| Высота | 91,1 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 51,5 мм |
| Единица шага | 1 TE |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | макс. 4000 м (через NN) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 1 |
Защитная цепь
| Номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон рабочих напряжений | 20 В DC ... 30 В DC |
| Расчетный ток | макс. 130 мА (24 В DC) |
| макс. 160 мА (20 В DC) | |
| Номинал предохранителя, макс. | 500 мА (F) |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,5 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Подключение с выравниванием потенциалов
| Тип подключения | DIN-Tragschiene NS35 |
|---|
Стандарты и предписания
| Стандарты/нормативные документы | EN 61000-6-2 2005 |
|---|---|
| EN 61000-6-3 2007 | |
| EN 61000-6-3 A1:2011 | |
| EN 60950-1 2006 | |
| EN 60950-1/A1 2010 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130803 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130803 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 4.0 | EC000941 |
|---|---|
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
UNSPSC
| UNSPSC 13.2 | 39121620 |
|---|---|
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

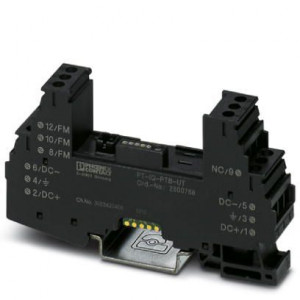

2905364 Базовый элемент для защиты от перенапряжений - PT-IQ-PTB-BE-UT Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2905364
- Наличие: Есть в наличии
-
8984р.
