Базовый элемент для разрядника для защиты от перенапряжений, для изолированных систем DC на 1000 В, монтаж на несущую рейку, 4-пол. базовый элемент без контакта удаленного оповещения, для защиты двух параллельных цепей / трекеров MPP.
Размеры
| Высота | 89,8 мм |
|---|---|
| Ширина | 71,2 мм |
| Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 4 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 3000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | PV T1 |
|---|---|
| PV T2 | |
| Тип EN | T2 |
| Поведение SPD в случае отказа | OCM (Только в сочетании с VAL-MS...DC-PV-ST) |
| Конфигурация подсоединения | Конфигурация Y |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Защитная цепь | (L+) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Дальнейшие описания
| Указание | Устройство предназначено для защищенного от прикосновения монтажа в корпусе. С боковой стороны и со стороны ввода проводников между токоведущими и заземленными частями необходимо оставить зазор не менее 8 мм. |
|---|
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 1170 В DC |
|---|---|
| Номинальный ток IL | 80 A |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
|---|
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
eCl@ss
| eCl@ss 10.0.1 | 27130803 |
|---|---|
| eCl@ss 4.0 | 27140200 |
| eCl@ss 4.1 | 27140200 |
| eCl@ss 5.0 | 27140200 |
| eCl@ss 5.1 | 27140200 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130803 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
UNSPSC
| UNSPSC 13.2 | 39121620 |
|---|---|
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

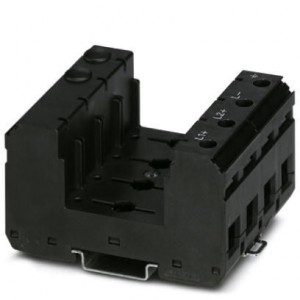

2905859 Базовый элемент для защиты от перенапряжений - VAL-MS 3+V-BE Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2905859
- Наличие: Есть в наличии
-
8695р.
