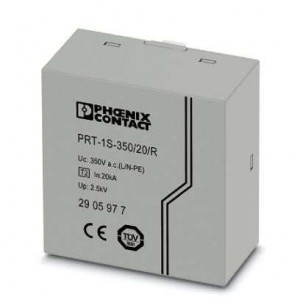

Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.

Размеры

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (5 ... 500 Гц / 2,5 ч / X, Y, Z)

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Монтаж на печатную плату
Цвет	светло-серый RAL 7035
Материал корпуса	PA 6.6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Встроенный разрядник защиты от перенапряжений для печатных плат
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	Контр.контакт

Номинальное напряжение UN	230 В AC (TN)
	230 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC	350 В AC
Ток защитного проводника IPE	≤ 50 мкA
Потребляемая мощность в режиме ожидания ПК	≤ 20 mVA
Номинальный импульсный ток утечки In (8/20) мкс	20 кA
Стойкость к короткому замыканию ISCCR	1 кA
Уровень защиты Up (L-N)	≤ 2,5 кВ
Уровень защиты Up (L-PE)	≤ 1,8 кВ
Уровень защиты Up (N-PE)	≤ 1,8 кВ
Характеристика TOV при UT (L-N)	336 В AC (5 с / режим устойчивости)
	440 В AC (120 мин / режим устойчивости)
Характеристика TOV при UT (N-PE)	1200 В AC (200 мс / режим безопасного сбоя)
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (L-PE)	≤ 100 нс
Время срабатывания tA (N-PE)	≤ 100 нс
Макс. номинал входного предохранителя при подключении ответвлений	63 A (MCB C)

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
