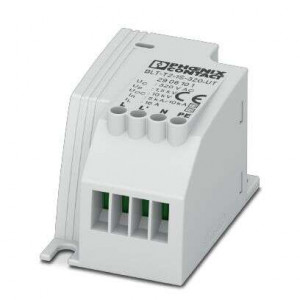

Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники, кабельные коробки, эл. розетки, подоконные каналы, фальш-полы или непосредственно на конечное устройство. Специально для изоляционного класса защиты I с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В AC

Размеры

Высота	56 мм
Ширина	36,5 мм
Глубина	34 мм

Окружающие условия

Степень защиты	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %

Общие сведения

Класс испытания согл. МЭК	II / III
	T2 / T3
Тип EN	T2 / T3
Система энергоснабжения IEC	TN-S
	TT
Защитная цепь	L-N
	L-PE
	N-PE
Тип монтажа	Винт 4 мм
Цвет	светло-серый RAL 7035
Материал корпуса	PA 6.6
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Степень защиты	I
Конструкция	Встраиваемый модуль
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	cветовой

Защитная цепь

Номинальное напряжение UN	100 В AC ... 277 В AC (TN-S)
	100 В AC ... 277 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N)	320 В AC
Макс. напряжение при длительной нагрузке UC (L- PE)	305 В AC
Макс. напряжение при длительной нагрузке UC (N-PE)	305 В AC
Номинальный ток IL	16 A
Ток защитного проводника IPE	≤ 5 мкA
Номинальный импульсный разрядный ток In (8/20) мкс (L-N)	5 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PE)	5 кA
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE)	10 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N)	10 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE)	10 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE)	20 кA
Комбинированный импульс UOC	10 кВ
Общий максимальный импульсный ток утечки Itotal (8/20) мкс	20 кA
Способность к гашению сопровождающего тока Ifi (N-PE)	100 A (305 В AC)
Стойкость к короткому замыканию ISCCR	3 кA
Уровень защиты Up (L-N)	≤ 1,3 кВ
Уровень защиты Up (L-PE)	≤ 1,5 кВ
Уровень защиты Up (N-PE)	≤ 1,4 кВ
Остаточное напряжение Ures (L-N)	≤ 1,3 кВ (при In)
	≤ 1,3 кВ (при UOC)
Характеристика TOV при UT (L-N)	400 В AC (5 с / режим устойчивости)
	528 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (L-PE)	528 В AC (5 с / режим устойчивости)
	528 В AC (120 мин / режим безопасного сбоя)
	1505 В AC (200 мс / режим устойчивости)
Характеристика TOV при UT (N-PE)	1200 В AC
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (N-PE)	≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	16 A (MCB B/C)
Макс. номинал входного предохранителя при подключении ответвлений	16 A (MCB B/C)

Параметры соединения

Тип подключения	Винтовые клеммы
Резьба винтов	M3
Момент затяжки	0,6 Нм
2 гибких провода одинакового сечения, мин.	0,2 мм²
2 гибких провода одинакового сечения, макс.	1,5 мм²
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
2 жестких провода одинакового сечения, мин.	0,2 мм²
2 жестких провода одинакового сечения, макс.	1,5 мм²
Сечение жесткого провода	0,2 мм² ... 4 мм²

Стандарты и предписания

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012

Environmental Product Compliance

REACh SVHC	Lead 7439-92-1

eCl@ss

eCl@ss 10.0.1	27130805
eCl@ss 4.0	27130800
eCl@ss 4.1	27130800
eCl@ss 5.0	27130800
eCl@ss 5.1	27130800
eCl@ss 6.0	27130800
eCl@ss 7.0	27130805
eCl@ss 8.0	27130805
eCl@ss 9.0	27130805

ETIM

ETIM 5.0	EC000941
ETIM 6.0	EC000941
ETIM 7.0	EC000941

UNSPSC

UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620
