Разрядник для защиты от перенапряжений, состоит из основного элемента и защитного штекера с мощным варистором, для монтажа на NS 35/7.5, 1-канальный:

Размеры

Высота	77,1 мм
Ширина	17,6 мм
Глубина	89,2 мм

Окружающие условия

Степень защиты	IP20
	IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	макс. 2000 м
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)

Общие сведения

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Защитная цепь	L-PEN
	(L+) - (L-)
	(L-) - PE
	(L+) - PE
Тип монтажа	Монтажная рейка: 35 мм
Цвет	черный
Материал корпуса	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V0
Конструкция	Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов	1
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	cветовой

Защитная цепь

Номинальное напряжение UN	60 В DC
	-48 В DC (RRH)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC	75 В AC
	100 В DC
Макс. напряжение при длительной нагрузке UC (L-N)	75 В AC
	100 В DC
Макс. напряжение при длительной нагрузке UC (L-PEN)	75 В AC
	100 В DC
Номинальный ток IL	80 A
Ток защитного проводника IPE	≤ 0,45 мА
Потребляемая мощность в режиме ожидания ПК	≤ 35 mVA
Номинальный импульсный ток утечки In (8/20) мкс	15 кA
Номинальный импульсный разрядный ток In (8/20) мкс (L-N)	15 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PEN)	15 кA
Максимальный импульсный ток утечки Imax (8/20) мкс	40 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-N)	40 кA
Максимальный импульсный ток утечки Imax (8/20) мкс (L-РЕN)	40 кA
Стойкость к короткому замыканию ISCCR	25 кA
Уровень защиты Up	≤ 0,55 кВ
Уровень защиты Up (L-N)	≤ 0,55 кВ
Уровень защиты Up (L-PEN)	≤ 0,55 кВ
Остаточное напряжение Ures	≤ 0,55 кВ (при In)
	≤ 0,425 кВ (При 10 кА)
	≤ 0,325 кВ (при 5 кА)
	≤ 0,275 кВ (При 3 кА)
Характеристика TOV при UT	100 В AC (5 с / режим устойчивости)
Характеристика TOV при UT (L-N)	100 В AC (5 с / режим устойчивости)
Характеристика TOV при UT (L-PEN)	100 В AC (5 с / режим устойчивости)
Время срабатывания tA	≤ 25 нс
Время срабатывания tA (L-N)	≤ 25 нс
Время срабатывания tA (L-PEN)	≤ 25 нс
Макс. номинал входного предохранителя при V-образном проходном подключении	80 A AC (gG)
Макс. номинал входного предохранителя при подключении ответвлений	125 A AC (gG)

Параметры соединения

Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lbf-in. (UL)
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм²
Сечение гибкого проводника макс.	25 мм²
Сечение жесткого проводника мин.	1,5 мм²
Сечение жесткого проводника макс.	35 мм²
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)
Тип подключения	Винтовые зажимы
Резьба винтов	M5
Момент затяжки	4,5 Нм
	30 lbf-in. (UL)
Длина снятия изоляции	16 мм
Сечение гибкого проводника мин.	1,5 мм²
Сечение гибкого проводника макс.	25 мм²
Сечение жесткого проводника мин.	1,5 мм²
Сечение жесткого проводника макс.	35 мм²
Сечение проводника AWG	15 ... 2
	10 ... 2 (UL)

Спецификации UL

Тип SPD	4CA
Максимальное напряжение длительной нагрузки MCOV	75 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N)	75 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)	75 В AC
Максимальное напряжение длительной нагрузки MCOV (L+) - (L-)	100 В DC
Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G	100 В DC
Номинальное напряжение	60 В DC
Защитная цепь	L-L
	L-G
	(L+) - (L-)
	(L+) - G
	(L-) - G
Система распределения энергии	Single phase
Ограничитель номинального напряжения VPR	500 В
Ограничитель номинального напряжения VPR (L-N)	0,5 кВ
Ограничитель номинального напряжения VPR (L+) - (L-)	0,33 кВ
Ограничитель номинального напряжения VPR (L+/L-) -G	0,33 кВ
Измеренное предельное напряжение MLV (L-N)	630 В
Измеренное предельное напряжение MLV	630 В
Номинальный импульсный разрядный ток In	10 кA
Номинальный импульсный разрядный ток In (L-N)	10 кA
Номинальный импульсный разрядный ток In (L+) - (L-)	10 кA
Номинальный импульсный разрядный ток In (L+/L-) - G	10 кA

Индикатор / дистанционная сигнализация UL

Рабочее напряжение	125 В AC
Рабочий ток	1 A AC
Момент затяжки	2 lbf-in. ... 4 lbf-in.
Сечение проводника AWG	30 ... 14

UL данные по присоединению

Сечение проводника AWG	10 ... 2
Момент затяжки	30 lbf-in.

Environmental Product Compliance

China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

eCl@ss

eCl@ss 10.0.1	27130805
eCl@ss 4.0	27130800
eCl@ss 4.1	27130800
eCl@ss 5.0	27130800
eCl@ss 5.1	27130800
eCl@ss 6.0	27130800
eCl@ss 7.0	27130805
eCl@ss 8.0	27130805
eCl@ss 9.0	27130805

ETIM

ETIM 5.0	EC000941
ETIM 6.0	EC000941
ETIM 7.0	EC000941

UNSPSC

UNSPSC 13.2	39121620
UNSPSC 18.0	39121620
UNSPSC 19.0	39121620
UNSPSC 20.0	39121620
UNSPSC 21.0	39121620

Написать отзыв

Ваше имя:

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

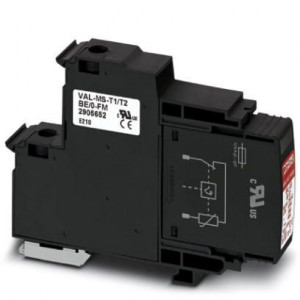

2906279 Устройство защиты от перенапряжений, тип 2 - VAL-US 60/O Phoenix Contact
