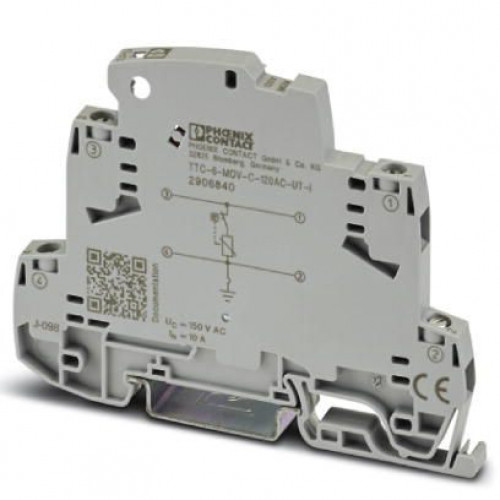

Устройство средней защиты от перенапряжений со встроенным индикатором состояния для сигнального проводника с заземленным опорным потенциалом.

Размеры

Окружающие условия

Температура окружающей среды (при эксплуатации)	-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Высота	≤ 2000 м (amsl (выше уровня моря))
Степень защиты	IP20 (с торцевой крышкой)

Материал корпуса	PBT
Класс воспламеняемости согласно UL 94	V-0
Цвет	серый цвет A RAL 7042
Тип монтажа	Монтажная рейка: 35 мм
Конструкция	Модуль для установки на монтажную рейку, неразъемный
Направление действие	Line-Earth Ground

Класс испытания согл. МЭК	C1
	C2
	C3
Номинальное напряжение UN	120 В AC
Макс. напряжение при длит. нагрузке UC	150 В DC
	150 В AC
Расчетный ток	10 A (60 °C)
Эффективный рабочий ток IC при UC	≤ 100 мкA
Ток защитного проводника IPE	≤ 100 мкA
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля)	2,5 кA
Уровень защиты Up (жила-земля)	≤ 200 В (C1 - 800 A)
	≤ 500 В (C2 - 5 кВ)
	≤ 380 В (C3 - 25 A)
	≤ 380 В (C3 - 35 A)
Время срабатывания tA (фаза-земля)	≤ 25 нс
Вносимое затухание aE, асим.	тип. 0,3 дБ (≤ 300 кГц / 150 Ом)
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом	тип. 1 МГц
Емкость (фаза-земля)	5 нФ
Сопротивление на цепь	≤ 100 мΩ
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	cветовой
Устойчивость к импульсному току (фаза-земля)	C1 - 800 A
	C2 - 2,5 кA
	C3 - 35 A

Стандарты/нормативные документы	МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012
	EN 61643-21 2001 + A1:2009 + A2:2013

China RoHS	Период времени для применения по назначению (EFUP): 50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
