Вставной грозозащитный разрядник, тип 1 / класс I, с устойчивым к импульсным токам предохранителем, для 3-фазных электросетей с совмещенными проводниками PE и N (L1, L2, L3, PEN).
Размеры
| Высота | 167 мм |
|---|---|
| Ширина | 106,8 мм |
| Глубина | 74,5 мм |
| Единица шага | 6 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | TN-C |
| TT | |
| Защитная цепь | L-PEN |
| L-PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PBT-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | 400/690 В AC (TN-C) |
|---|---|
| 400 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 440 В AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 50 кA |
| Ток разряда молнии(10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Способность к гашению сопровождающего тока Ifi | 50 кA |
| Стойкость к короткому замыканию ISCCR | 50 кA |
| Уровень защиты Up | ≤ 2,5 кВ |
| Остаточное напряжение Ures | ≤ 2,1 кВ (при In) |
| ≤ 2,8 кВ (при 50 кА) | |
| ≤ 1,7 кВ (при 12,5 кА) | |
| ≤ 1,5 кВ (при 5 кА) | |
| ≤ 1,35 кВ (При 2,5 кА) | |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 2,5 кВ |
| Характеристика TOV при UT | 580 В AC (5 с / режим устойчивости) |
| 760 В AC (120 мин / режим устойчивости) | |
| 1640 В AC (200 мс / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 100 нс |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 10 мA AC ... 1 A AC |
| 1 A DC (30 В DC) | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 35 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130802 |
|---|---|
| eCl@ss 4.0 | 27130800 |
| eCl@ss 4.1 | 27130800 |
| eCl@ss 5.0 | 27130800 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
ETIM
| ETIM 4.0 | EC000381 |
|---|---|
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| ETIM 7.0 | EC000381 |
UNSPSC
| UNSPSC 13.2 | 39121620 |
|---|---|
| UNSPSC 18.0 | 39121620 |
| UNSPSC 19.0 | 39121620 |
| UNSPSC 20.0 | 39121620 |
| UNSPSC 21.0 | 39121620 |

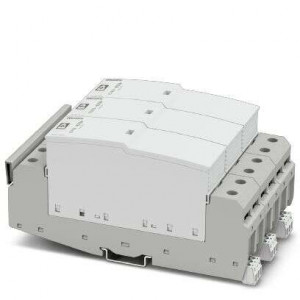

2907260 Комбинированный разрядник типа 1/2 - FLT-SEC-H-T1-3C-440/25-FM Phoenix Contact
