Базовый элемент для защитного штекера серии PLT-SEC-…-UT/PT с контактом удаленного оповещения.
Размеры
| Высота | 101 мм |
|---|---|
| Ширина | 17,7 мм |
| Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (5 — 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Тип EN | T2 / T3 |
|---|---|
| Система энергоснабжения IEC | TN-S |
| TT | |
| Количество портов | One |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | светло-серый RAL 7035 |
| серый цвет A RAL 7042 | |
| Материал корпуса | PA 6.6-FR 20 % GF |
| PA 6.6-FR | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
Защитная цепь
| Номинальное напряжение UN | 240 В AC (TN-S) |
|---|---|
| 240 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Номинальный ток IL | 26 A (при 30 °C) |
| Стойкость к короткому замыканию ISCCR | 10 kA AC |
| Макс. номинал входного предохранителя при подключении ответвлений | Зависит от применяемого штекера |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG / B / C) |
Дополнительные технические данные
| Стойкость к короткому замыканию ISCCR | макс. 5 kA DC (Зависит от применяемого штекера) |
|---|---|
| Макс. напряжение при длительной нагрузке UC | 240 В DC |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 250 В AC |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 0,5 A AC |
| 0,5 A DC (75 V DC) | |
| Тип подключения | Зажимы Push-in |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 30 ... 12 |
| Длина снятия изоляции | 10 мм |
Параметры соединения
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Длина снятия изоляции | 10 мм |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
eCl@ss
| eCl@ss 10.0.1 | 27130803 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130803 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
ETIM
| ETIM 5.0 | EC000472 |
|---|---|
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |

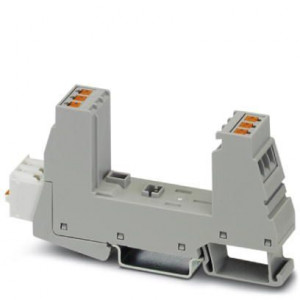

2907929 Базовый элемент для защиты от перенапряжений, тип 3 - PLT-SEC-T3-BE-FM-PT Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2907929
- Наличие: Есть в наличии
-
2557р.
