Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.
Размеры
| Высота | 15,7 мм |
|---|---|
| Ширина | 24 мм |
| Глубина | 25,3 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 105 °C |
| Высота | ≤ 5000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Тип монтажа | Монтаж на печатную плату |
| Цвет | светло-серый RAL 7035 |
| Материал корпуса | PA 6.6 |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 230 В AC (TN) |
|---|---|
| 230 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Стойкость к короткому замыканию ISCCR | 1 кA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A AC (MCB B / универсальный) |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 350 В AC |
| Номинальное напряжение | 230 В AC |
| Защитная цепь | L-N |
| N-G | |
| L-G | |
| Система распределения энергии | Single phase |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-N) | 1400 В |
| Измеренное предельное напряжение MLV (L-G) | 1400 В |
| Измеренное предельное напряжение MLV (N-G) | 1400 В |
| Номинальный импульсный разрядный ток In | 5 кA |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
eCl@ss
| eCl@ss 10.0.1 | 27130805 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 5.0 | EC000941 |
|---|---|
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |

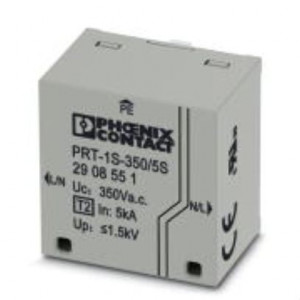

2908551 Разрядник для защиты от импульсных перенапряжений, тип 2 - PRT-1S-350/5S Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2908551
- Наличие: Есть в наличии
-
6479р.
