Молниезащитный разрядник типа 2/класса II, установленный на материнскую плату, для MPPT-защиты отдельных или нескольких токовых цепей
Размеры
| Высота | 52,4 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 49 мм |
Окружающие условия
| Степень защиты | IP00 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 5000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (10‒500 Гц / 2,5 ч / XYZ) |
Общие сведения
| Тип EN | T2 |
|---|---|
| Поведение SPD в случае отказа | OCM |
| Место монтажа | Внутреннее помещение |
| Доступность | Доступное |
| Место встраивания расцепителя | Внутреннее |
| Тип монтажа | Монтаж на печатную плату |
| Цвет | серый цвет A RAL 7042 |
| Материал корпуса | PA 6.6-FR |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8,2 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
Схема защиты со стороны постоянного напряжения (DC)
| Макс. напряжение при длительной нагрузке UCPV | 585 В DC (отдельный предмет) |
|---|---|
| 1170 В DC (2 последовательных подключения) | |
| Стойкость к короткому замыканию ISCPV | 2000 A |
| Длительный ток ICPV | < 100 мкA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 125 mVA |
| Номинальный ток утечки (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 40 кA |
| Уровень защиты Up | ≤ 1,9 кВ (отдельный предмет) |
| ≤ 3,75 кВ (2 последовательных подключения) | |
| Остаточное напряжение Ures | ≤ 1,9 кВ (при In) |
| ≤ 2,4 кВ (при 40 кА) | |
| Время срабатывания tA | ≤ 25 нс |
| Сопротивление изоляции Riso | > 5 ГΩ (при 500 В DC) |
Индикатор / Дистанционная сигнализация
| Функция переключения | стандартн./ухудшение |
|---|---|
| Рабочее напряжение | 30 В AC |
| 30 В DC | |
| Рабочий ток | 1 A AC |
| 1 A DC |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 585 В DC (Ld-Ld) |
| Номинальное напряжение | 485 В DC |
| Защитная цепь | Ld-Ld |
| Измеренное предельное напряжение MLV | 1900 В |
| Номинальный импульсный разрядный ток In | 20 кA |
Стандарты и предписания
| Стандарты/нормативные документы | EN 50539-11 2013 |
|---|---|
| NB/T 32004/GF 026: 2013 |
eCl@ss
| eCl@ss 10.0.1 | 27130805 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 5.0 | EC000941 |
|---|---|
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |

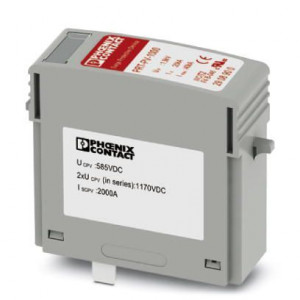

2908900 Разрядник для защиты от импульсных перенапряжений, тип 2 - PRT-PV-1000 Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2908900
- Наличие: Есть в наличии
-
2557р.
