УЗИП тип 1, одобренное UL, и штекер защиты от импульсного перенапряжения IEC тип 2 с варистором и термическим разъединителем для применения с базовыми элементами VAL-US, механическая и оптическая сигнализация повреждений
Размеры
| Высота | 47 мм |
|---|---|
| Ширина | 17,5 мм |
| Глубина | 67,3 мм |
| Единица шага | 1 TE |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Защитная цепь | L-N |
| L-PEN | |
| N-PE | |
| Тип монтажа | на основной элемент |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Защитная цепь
| Номинальное напряжение UN | 60 В DC ±10 % |
|---|---|
| -48 В DC ±10 % (RRH) | |
| Макс. напряжение при длит. нагрузке UC | 100 В DC |
| Ток защитного проводника IPE | ≤ 600 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 45 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 65 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 0,4 кВ |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) |
| ≤ 0,35 кВ (При 10 кА) | |
| ≤ 0,3 кВ (при 5 кА) | |
| ≤ 0,25 кВ (При 3 кА) | |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
Параметры соединения
| Тип подключения | Штекерная система VALVETRAB |
|---|
Спецификации UL
| Тип SPD | 1CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 100 В DC |
| Номинальное напряжение | 48 В DC |
| Защитная цепь | L-N |
| L-G | |
| N-G | |
| Система распределения энергии | Single phase |
| Ограничитель номинального напряжения VPR | 400 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Максимальный имульсный ток для каждой фазы | 65 кA |
| Стойкость к короткому замыканию (SCCR) | 5 кA |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
eCl@ss
| eCl@ss 10.0.1 | 27130890 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130890 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
ETIM
| ETIM 5.0 | EC002496 |
|---|---|
| ETIM 6.0 | EC002497 |
| ETIM 7.0 | EC002497 |

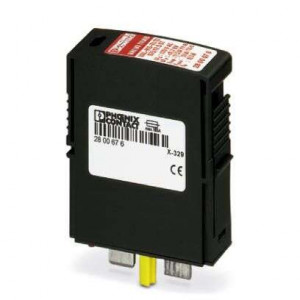

2910328 Штекерный модуль для защиты от перенапряжений, тип 1 - VAL-US-48/65-P Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2910328
- Наличие: Есть в наличии
-
8746р.
