Комбинированный разрядник для защиты от перенапряжений, 3-канальный, для монтажа на NS 35/7,5, с переключающим контактом для передачи дистанционного сигнала (FM), напряжение 400 B AC
Размеры
| Высота | 98,7 мм |
|---|---|
| Ширина | 71 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 4 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 5000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Защитная цепь | L-PE |
| L-L | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 4 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Испытание на устойчивость к НИП до 4 кВ пройдено согласно DIN EN 61000-4-4. |
|---|---|
| Изолирует от повторяющихся импульсов до 1,5 кВ. | |
| Только для применения в системах IT между L-PE, если корпуса рабочего оборудования низковольтной установки связаны с системой заземления трансформаторной станции (общее заземление высоковольтной трансформаторной станции и корпусов низковольтной потребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / Пример a). | |
| При применении выше 2000 м (высоты над уровнем моря) соблюдать расстояние сбоку до активных и заземленных элементов 2 мм. |
Защитная цепь
| Номинальное напряжение UN | 400 В AC (IT) |
|---|---|
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 440 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 600 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up (L-L) | ≤ 4 кВ |
| Уровень защиты Up (L-PE) | ≤ 3,5 кВ |
| Остаточное напряжение Ures (L-L) | ≤ 4 кВ (при In) |
| Остаточное напряжение Ures (L-PE) | ≤ 2,3 кВ (при In) |
| Время срабатывания tA (L-L) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC (Высота над уровнем моря ≤ 2000 м) |
| 5 В AC ... 150 В AC (Высота над уровнем моря > 2000 м) | |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 750 мA AC |
| 1 A DC | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-11 2011 |
|---|---|
| EN 61643-11 2012 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
eCl@ss
| eCl@ss 10.0.1 | 27130805 |
|---|---|
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
ETIM
| ETIM 5.0 | EC000941 |
|---|---|
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |

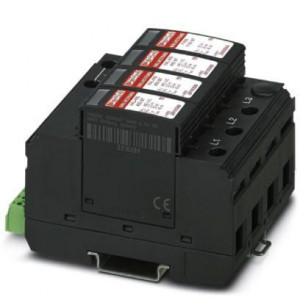

2910476 Устройство защиты от перенапряжений, тип 2 - VAL-MS 400/3+0/VF-FM Phoenix Contact
- Производитель: Phoenix Contact
- Код товара: 2910476
- Наличие: Есть в наличии
-
13659р.
