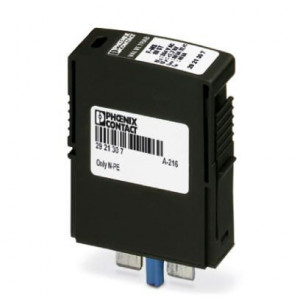

Штекер защиты от перенапряжения, тип 2, с искровым разрядником суммарного тока N-PE.

Размеры

Окружающие условия

Степень защиты	IP20
	IP20
Температура окружающей среды (при эксплуатации)	-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Удары (при эксплуатации)	30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)	7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)

Класс испытания согл. МЭК	II
	T2
Тип EN	T2
Система энергоснабжения IEC	TT
	TN-S
Защитная цепь	N-PE
Тип монтажа	на основной элемент
Цвет	иссиня-чёрный RAL 9005
Материал корпуса	PA 6.6
	PBT
Степень загрязнения	2
Класс воспламеняемости согласно UL 94	V-0
Конструкция	Штекер
Сообщение, неисправность устройства для защиты от импульсных перенапряжений	cветовой

Номинальное напряжение UN	240/415 В AC (TN-S)
	240/415 В AC (TT)
Номинальная частота fN	50 Гц (60 Гц)
Макс. напряжение при длит. нагрузке UC	264 В AC
Ток защитного проводника IPE	≤ 5 мкA
Потребляемая мощность в режиме ожидания ПК	≤ 1,3 mVA
Номинальный импульсный ток утечки In (8/20) мкс	40 кA
Максимальный импульсный ток утечки Imax (8/20) мкс	80 кA
Ток разряда молнии(10/350)мкс, заряд	5 Ас
Ток разряда молнии (10/350)мкс, удельная энергия	25 кДж/Ω
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp	10 кA
Способность к гашению сопровождающего тока Ifi	100 A (264 В AC)
Уровень защиты Up	≤ 1,7 кВ
Остаточное напряжение Ures	≤ 0,6 кВ (при In)
	≤ 0,5 кВ (При 10 кА)
	≤ 0,5 кВ (при 5 кА)
	≤ 0,4 кВ (При 3 кА)
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс	≤ 1,7 кВ
Характеристика TOV при UT	1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA	≤ 100 нс

Тип подключения	вставной

Тип SPD	4CA
Максимальное напряжение длительной нагрузки MCOV (N-G)	264 В AC
Защитная цепь	N-G
Система распределения энергии	Single phase
Номинальная частота	50/60 Гц
Измеренное предельное напряжение MLV (N-G)	2600 В
Номинальный импульсный разрядный ток In (N-G)	20 кA

Стандарты/нормативные документы	МЭК 61643-11 2011
	EN 61643-11 2012
